日韩黄色在线,久久久久久69,国产伦精品一区二区三区千人斩

<button id="6g6gg"></button>

» 培訓學習

產品知識

職業培訓

學習分享

≡ 產品知識

各種牌號環氧樹脂固化劑結構說明

發布時間：2016-06-23

打印

環氧樹脂固化劑一般都有自己的牌號，對于具體結構，生產廠家一般保密，現在從文獻和參考書中找出部分牌號固化劑的基本結構如下：

D-8
酮醛環氧化合物與脂肪族多元胺加成物，粘度低，固化速度適中，涂料適用期長。涂裝方便，形成的涂膜有良好的防腐性能，但是顏色較深。

T—31改性胺
酚醛－胺加成物，粘度大，固化速度快，可水下固化。但涂膜較脆。

591#
二乙烯三胺一丙烯腈共聚物（ B氰乙基化），淺黃色液體，毒性低，放熱量小，使用壽命長，需要加熱固化，固化條件：80℃，12h;用量為20—25%。

GY—051
縮胺，淺棕色液體，用量12—14%，固化條件：室溫，48小時。

590#
間苯二胺與環氧苯烷苯基醚縮合物，棕黑色液體，軟化點20℃以下，用量為15—20%，可室溫固化。

701#
苯酚甲醛己二胺縮合物，用量為25—35%，室溫固化4—8h。

702#
苯酚甲醛間苯二胺縮合物，用量23—35%，室溫固化4—8h。

703#
苯酚甲醛乙二胺縮合物，用量為36—42%，室溫固化4—8h

706#固化劑
鈦酸三異丙醇叔胺酯，棕黃色液體，用量為20—30%，固化：100℃，1 h；142℃，2h。

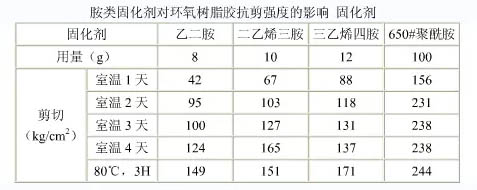

各種牌號環氧樹脂固化劑結構說明

120#
乙二胺、二乙烯三胺，在少量水存在下與環氧乙烷反應。粘性液體，其揮發性和毒性比乙二胺少10003倍以上。在室溫快速固化環氧樹脂，用量16—18% 。

593
二乙烯三胺與丁基縮水甘油醚的加成物，25℃粘度為0.2 Pa.s，活性大，毒性低，室溫快速固化環氧樹脂，固化物柔性好。用量為23—25%，與環氧樹脂放熱反應緩和，使用壽命約1小時。

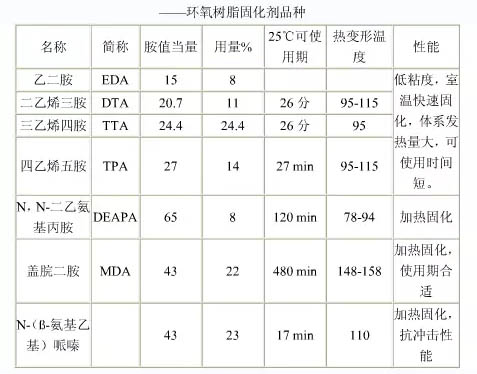

各種牌號環氧樹脂固化劑結構說明

70#酸酐
由丁二烯與順丁烯二酸酐合成，毒性和揮發性小，用量為70—80%，固化條件是150℃，4H。天津津東化工廠生產的液體酸酐。淺黃色液體，粘度低。

647#酸酐
由雙環戊二烯與順丁烯二酸酐合成。淺黃色液體，用量為80—90%。固化條件150—160℃，8H。天津津東化工廠生產。

308桐油酸酐
由桐油改性的順丁烯二酸酐。用量為100—200%，固化物柔軟，延伸性好，耐熱差。固化條件：100—120℃，6—10H。

704#
2甲基咪唑與環氧丙烷丁基醚加成物，室溫為棕紅粘稠液體，在80—120℃快速固化環氧樹脂，用量為10%

705#
2甲基咪唑與環氧丙基異辛基醚的加成物，室溫為棕紅粘稠液體，在80—120℃快速固化環氧樹脂，用量15%

（文章來源：復合材料社區）

打印

Tags:
